產品型號：ZZWP
產品口徑：DN15-350
產品壓力：1.0~6.4Mpa
產品材質：鑄鋼、不銹鋼等
聯系電話：15901687301
一、上海調節閥自力式溫度調節閥概述

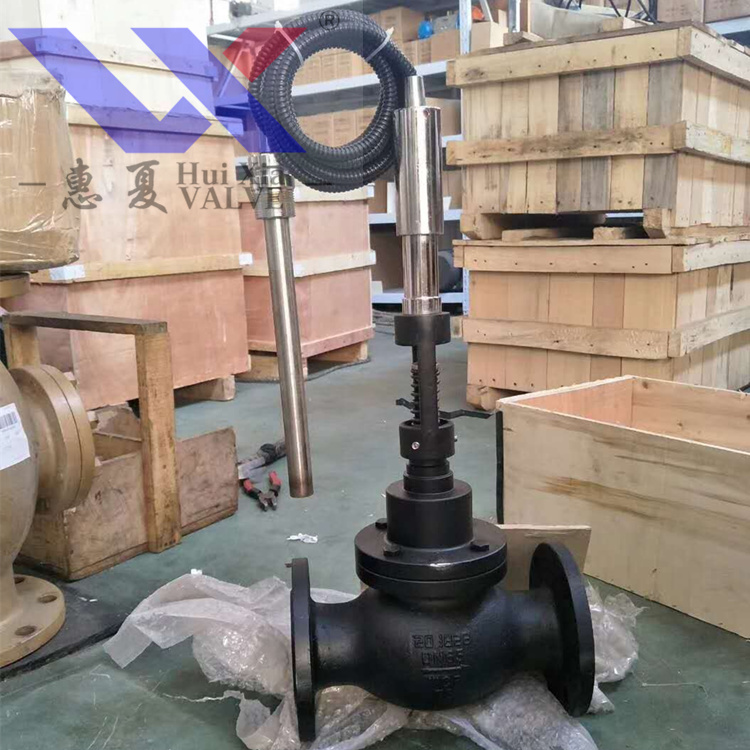

上海調節閥 自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。自力式溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
二、上海調節閥自力式溫度調節閥主要零件材料
|
閥體 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波紋管 |
1Cr18Ni9Ti |
|
|
溫包 |
H62 |
1Cr18Ni9Ti |
|
毛細管 |
H62 |
1Cr18Ni9Ti |
|
接頭 |
35 |
1Cr18Ni9Ti |
三、自力式溫度調節閥主要技術參數
|
公稱通徑DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
公稱壓力PN(Mpa) |
1.6 4.0 |
|
額定流量系數（KV） |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
雙座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
額定行程(mm) |
|
6 |
8 |
10 |
14 |
20 |
35 |
|
允許最大壓差(Mpa) |
1.6 |
1.5 |
0.5 |
|
溫度調節范圍(°C) |
0~70、50~120、100~170、150~220、200~270 |
|
調節精度（%） |
±5 |
|
允許超載值（°C） |
分別為上述溫度調節范圍上限加50 |
|
使用環境溫度（°C） |
-40~+80 |
|
安裝接頭（M） |
G1” |
|
毛細管長度（M） |
3、5 |
允許
泄漏量 |
硬密封（1/h） |
雙座、套筒：5×10-3×閥額定容量（II級）
單座：10-4×閥額定容量（IV） |
|
軟密封（m1/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、自力式溫度調節閥外形尺寸
|
DN (mm) |
D (mm) |
D1 (mm) |
螺栓孔(n-Φ) |
L (mm) |
d (mm) |
L1 (mm) |
H(mm) |
G (in) |
導管長(m) |
|
32 |
135 |
100 |
4-Φ18 |
180 |
25 |
430 |
380 |
11/4″ |
3 |
|
40 |
145 |
110 |
4-Φ18 |
200 |
25 |
430 |
410 |
11/4″ |
3 |
|
50 |
160 |
125 |
4-Φ18 |
230 |
25 |
430 |
450 |
11/4″ |
3 |
|
65 |
180 |
145 |
4-Φ18 |
290 |
25 |
430 |
490 |
11/4″ |
3 |
|
80 |
195 |
160 |
8-Φ18 |
310 |
25 |
430 |
530 |
11/4″ |
3 |
|
100 |
215 |
180 |
8-Φ18 |
350 |
25 |
430 |
560 |
11/4″ |
3 |
|
125 |
245 |
210 |
8-Φ18 |
395 |
25 |
550 |
600 |
11/4″ |
4 |
|
150 |
280 |
240 |
8-Φ23 |
470 |
25 |
550 |
640 |
11/4″ |
4 |
|
200 |
335 |
295 |
12-Φ23 |
600 |
25 |
550 |
690 |
11/4″ |
4 |
|
250 |
400 |
355 |
12-Φ23 |
630 |
25 |
550 |
720 |
11/4″ |
4 |
注：
1、D、D1、n-Φ為PN1.6MPa法蘭接口尺寸；
2、如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品，請向我公司查詢尺寸；
3、閥體材質：普通鑄鐵、球墨鑄鐵、鑄鋼。
自力式溫度調節閥許用介質與溫度的關系
|
閥體材質 |
公稱
壓力
（MPa） |
介質溫度℃ |
|
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
|
最大工作壓力（MPa） |
|
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
|
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
|
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 |
